TOPHAM VERGASERTECHNIK GMBH
OFFIZIELLER KEIHIN IMPORTEUR FÜR EUROPA
DÜSENNADEL-TABELLE
für
CR VERGASER
Keihin Nachrüstvergaser verwenden eine kalibrierte Basis Nadeldüse. Um die Spaltmaße zwischen Nadeldüse und Düsennadel zu variieren, finden ausschließlich Düsennade mit unterschiedliche Duchmesser Verwendung.
Da die Nadeldüse natürlichen Verschleiß unterliege, ist es sehr wichtig bevor man überhaupt mit Abstimmungsarbeiten beginnt, den Zustand der Nadeldüse zu überprüfen.
Im Zweifel sollte man immer eine neue Nadeldüse verbauen um die Abstimmung auch später immer wiederherstellen zu können
 |

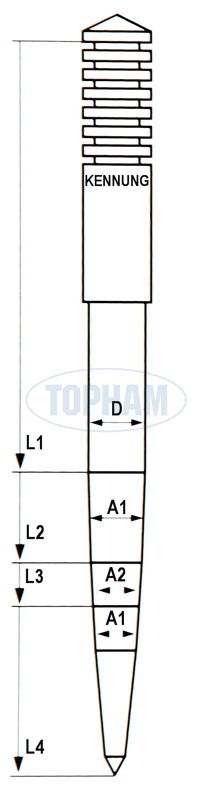

DÜSENNADEL für CR26 - CR33 VERGASER / 5-CLIPNUTEN |
Bestellnummer |
Kennzeichnung |
D in mm |
A1 |
A2 |
A3 |
L1 |
L2 |
L3 |
L4 |
N427-11Y50 |
Y5 |
2,755 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y60 |
Y6 |
2,765 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y70 |
Y7 |
2,775 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y80 |
Y8 |
2,785 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y90 |
Y9 |
2,795 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y00 |
Y0 |
2,805 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y01 |
Y1 |
2,815 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y02 |
Y2 |
2,825 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
N427-11Y03 |
Y3 |
2,835 |
0°50` |
3°30` |
1°30` |
50,3mm |
60,3mm |
65,3mm |
83,3mm |
DÜSENNADEL für CR26 - CR33 VERGASER / 7-CLIPNUTEN
|
Bestellnummer |
Kennzeichnung |
D in mm |
A1 |
A2 |
A3 |
L1 |
L2 |
L3 |
L4 |
N427-12Y50 |
YY5 |
2,755 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y60 |
YY6 |
2,765 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y70 |
YY7 |
2,775 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y80 |
YY8 |
2,785 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y90 |
YY9 |
2,795 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y00 |
YY0 |
2,805 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y01 |
YY1 |
2,815 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y02 |
YY2 |
2,825 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
N427-12Y03 |
YY3 |
2,835 |
0°50` |
3°30` |
1°30` |
53,0mm |
63,0mm |
68,0mm |
86,0mm |
DÜSENNADEL für CR35 - CR39 VERGASER / 7-CLIPNUTEN |
Bestellnummer |
Kennzeichnung |
D in mm |
A1 |
A2 |
A3 |
L1 |
L2 |
L3 |
L4 |
N427-51A00 |
5173 |
2,735 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51B00 |
5174 |
2,745 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51C00 |
5175 |
2,755 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51D00 |
5176 |
2,765 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51E00 |
5177 |
2,775 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51F00 |
5178 |
2,785 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51G00 |
5179 |
2,795 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51H00 |
5180 |
2,805 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51J00 |
5181 |
2,815 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51K00 |
5182 |
2,825 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
N427-51L00 |
5183 |
2,835 |
0°45` |
2°40` |
1°30` |
58,7mm |
65,1mm |
71,7mm |
98,6mm |
VK-Preis: 16,90 Euro/Stck incl. MwSt
|
|
|
|
