TOPHAM VERGASERTECHNIK GMBH

TOPHAM VERGASERTECHNIK GMBH
OFFIZIELLER KEIHIN IMPORTEUR FÜR EUROPA

DÜSENNADEL-TABELLE
für
FCR28 - FCR33 VERGASER

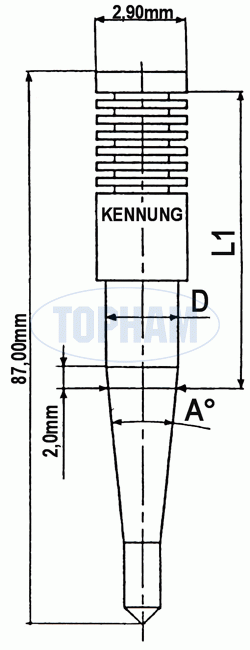

Düsennadel Typ N427-90-Größe ( 3 Kennbuchstaben )

Die Größe/Konfiguration der Düsennadel setzt sich aus folgende 3 Kennbuchstaben zusammen
und kann individuel zusammengestellt werden:

1. Kennbuchstabe: Winkel A
2. Kennbuchstabe: Länge L1
3. Kennbuchstabe: Durchmesser D

Beispiel zur Bestimmung eine Düsennadel ( siehe auch Tabelle )

Winkel der Düsennadel A 1°15´ = 1. Kennbuchstabe F

Länge der Düsennadel L1 63,20mm = 2. Kennbuchstabe: M

Düsennadel Durchmesser D 2,735mm = 3. Kennbuchstabe: P

Düsennadel Bestellnummer: N427-90-FMP

Kennzeichnung der Düsennadel: 90FMP

Kennbuchstabe	1. Kennbuchstabe Winkel A in Grad	2. Kennbuchstabe Länge L1 in mm	3. Kennbuchstabe Durchmesser D in mm	Clipnuten
A	-	*58,25*	*2,605*	7
B	-	58,70	*2,615*	7
C	-	59,15	*2,625*	7
D	*0°45´*	59,60	*2,635*	7
E	*1°00´*	60,05	*2,645*	7
F	*1°15´*	60,50	*2,655*	7
G	*1°30´*	60,95	*2,665*	7
H	*1°45´*	61,40	*2,675*	7
J	*2°00´*	61,85	*2,685*	7
K	*2°15´*	62,30	*2,695*	7
L	*2°30´*	62,75	*2,705*	7
M	*2°45´*	63,20	*2,715*	7
N	*3°00´*	63,65	*2,725*	7
P	*3°15´*	64,10	*2,735*	7
Q	*3°30´*	64,55	*2,745*	7
R	*3°45´*	65,00	*2,755*	7
S	*4°00´*	65,45	*2,765*	7
T	*4°15´*	65,90	*2,775*	7
U	*4°30´*	66,35	*2,785*	7
V	*4°45´*	66,80	*2,795*	7
W	*5°00´*	67,25	*2,805*	7
X	-	67,70	*2,815*	7
Y	-	68,15	*2,825*	7
Z	-	68,60	*2,835*	7
VK-Preis: 16,90 Euro/Stck incl. MwSt
