DÜSENNADEL-TABELLE
für
PE34 - 38 / PJ34 - 38 / PWK33 - 39 / PWM38
VERGASER

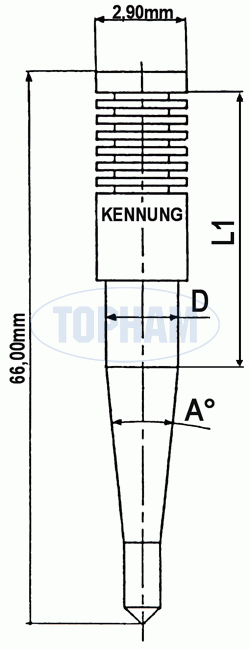

Düsennadel Typ N427-48-Größe ( 3 Kennbuchstaben )
Die Größe/Konfiguration der Düsennadel setzt sich aus folgende 3 Kennbuchstaben zusammen
und kann individuel zusammengestellt werden:

1. Kennbuchstabe: Winkel A
2. Kennbuchstabe: Länge L1
3. Kennbuchstabe: Durchmesser D

Beispiel zur Bestimmung eine Düsennadel ( siehe auch Tabelle )

Winkel der Düsennadel A 2°15´ = 1. KennbuchstabeF

Länge der Düsennadel L1 44,00mm = 2. Kennbuchstabe: M

Durchmesser der Düsennadel D 2,735mm = 3. Kennbuchstabe: P

Düsennadel Bestellnummer: N427-48-FMP

Kennzeichnung der Düsennadel: FMP

Keihin Nachrüstvergaser verwenden eine kalibrierte Basis Nadeldüse. Um die Spaltmaße zwischen Nadeldüse und Düsennadel zu variieren, finden ausschließlich Düsennadel mit unterschiedliche Duchmesser Verwendung.

Da die Nadeldüse natürlichen Verschleiß unterliege, ist es sehr wichtig bevor man überhaupt mit Abstimmungsarbeiten beginnt, den Zustand der Nadeldüse zu überprüfen.
Im Zweifel sollte man immer eine neue Nadeldüse verbauen um die Abstimmung auch später immer wiederherstellen zu können

Kennbuchstabe	1. Kennbuchstabe Winkel A in Grad	2. Kennbuchstabe Länge L1 in mm	3. Kennbuchstabe Durchmesser D in mm	Clipnuten
A	*-1°00´*	34,55	*2,605*	5
B	*1°15´*	35,00	*2,615*	5
C	*1°30´*	36,35	*2,625*	5
D	*1°45´*	36,80	*2,635*	5
E	*2°00´*	38,15	*2,645*	5
F	*2°15´*	38,60	*2,655*	5
G	*2°30´*	39,95	*2,665*	5
H	*2°45´*	40,40	*2,675*	5
J	*3°00´*	41,75	*2,685*	5
K	*3°15´*	42,20	*2,695*	5
L	*3°30´*	43,55	*2,705*	5
M	*3°45´*	44,00	*2,715*	5
N	*4°00´*	44,35	*2,725*	5
P	-	-	*2,735*	5
Q	-	-	*2,745*	5
R	-	-	*2,755*	5
S	-	-	*2,765*	5
T	-	-	*2,775*	5
U	-	-	*2,785*	5
V	-	-	*2,795*	5
W	-	-	*2,805*	5
X	-	-	*2,815*	5
Y	-	-	*2,825*	5
Z	-	-	*2,835*	5
VK-Preis: 14,20 Euro/Stck incl. MwSt
